termoplastické vstřikované komponenty pro elektrické nářadí

Termoplastické vstřikované komponenty pro elektrické nářadí kombinují vysokou účinnost formování, dobrou konzistenci zpracování a schopnost realizovat složité integrované struktury, čímž splňují přísné požadavky na elektrické nářadí v oblasti odolnosti, bezpečnosti, elektrické izolace a hromadné výroby.

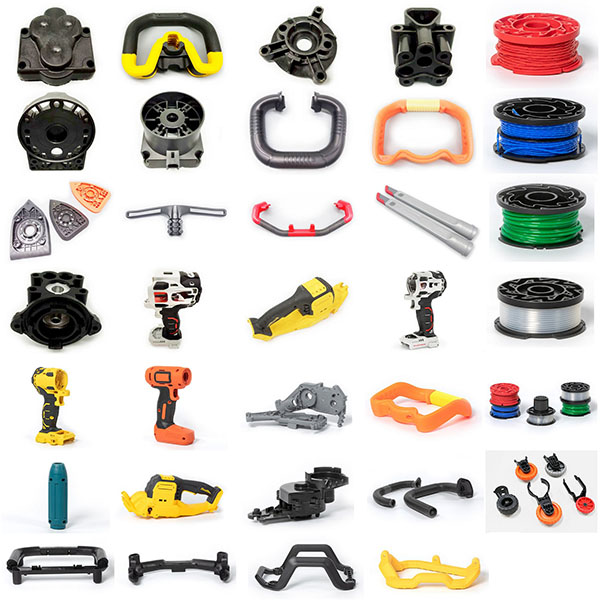

Typické aplikace:

1. Kryty a rukojeti: nesou vnitřní moduly a poskytují ergonomický tvar úchytu, přičemž zajišťují odvod tepla a protiskluzové vlastnosti.
2. Kryty převodovek a konstrukční díly převodovek: přesné konstrukce používané k přenosu točivého momentu, uchycení ložisek a spojení s kovovými komponenty.
3. Izolace a izolační díly: izolační podpěry, kabelové kanály a izolační těsnění pro motory a elektrické komponenty.
4. Spínače a klíčové sestavy: ovládací komponenty, které odolávají opakovanému stisknutí, poskytují konzistentní hmatový vjem a splňují požadavky na odolnost proti prachu a vodě.
5. Vodicí a upevňovací díly: západky, čepy, vodicí sloupky a držáky, které zajišťují přesnost montáže a spolehlivost odolnosti proti vibracím.
6. Konstrukce pro řízení teploty a větrání: ventilační mřížky a vzduchové kanály, které spolupracují s vnitřním chlazením a optimalizují řízení tepla.
7. Ochranné a tlumicí komponenty: kryty, ochranné čepičky a tlumiče energie používané k ochraně nástroje a uživatele.

Úvahy o designu a technické otázky:

1. Konstrukční pevnost a kontrola tloušťky stěn: rozumné rozložení tloušťky stěn a žeber, aby se zabránilo koncentraci napětí a deformaci.
2. Konstrukce montáže a směru zatížení: při konstrukci západek, závitů a přírub je třeba zohlednit pořadí montáže, směry zatížení a únavovou životnost.
3. Řízení tepla a ventilační cesty: vyhraďte chladicí kanály a cesty pro vedení tepla ve vysoce výkonných nástrojích a v případě potřeby použijte tepelně vodivé materiály nebo rozhraní chladiče.
4. Elektrická izolace a bezpečnostní vzdálenosti: navrhujte izolační mezery a povrchové vzdálenosti podle úrovní napětí a rezervujte opatření pro uzemnění/stínění.
5. Odolnost proti vibracím a nárazům: výběr materiálu a konstrukční návrh by měly projít testy odolnosti proti vibracím a nárazům, aby byla zajištěna dlouhodobá spolehlivost.
6. Dotváření a styčné plochy: rezervujte přídavky na obrábění pro kritické styčné plochy nebo použijte vložky, aby byly zajištěny montážní tolerance a dlouhá životnost.

Proces vstřikování a výrobní tok:

1. Příprava surovin: smíchejte masterbatch, výztužná vlákna, retardéry hoření a funkční přísady podle receptury; v případě potřeby proveďte sušení.
2. Vstřikování: nastavte vhodné vstřikovací teploty, profily udržování/balení a doby chlazení; použijte vhodné mechanismy pro regulaci teploty formy a vyhazování, aby se zlepšila konzistence formování.
3. Montáž vložek ve formě nebo po formování: pokud jsou vyžadovány kovové vložky se závitem nebo vodivé vložky, lze použít procesy vkládání ve formě nebo tepelného vkládání.
4. Sekundární zpracování: frézování, řezání závitů, odstraňování otřepů nebo následné procesy, jako je tepelné nebo ultrazvukové svařování, aby byly splněny požadavky na montáž.
5. Povrchová úprava: lakování, pískování, tvorba texturovaného povrchu formy nebo měkký povrchový nátěr pro zlepšení pocitu a trvanlivosti.
6. Montáž a testování: po montáži elektronických a mechanických komponentů proveďte funkční testy, testy odolnosti a ověření bezpečnosti.
