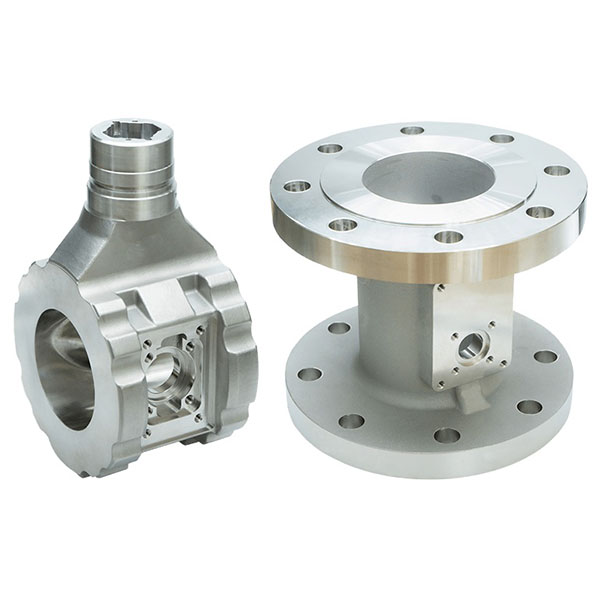

odlitky vírových průtokoměrů pro řízení průmyslových procesů

Odlitky vířivých průtokoměrů jsou vhodné pro ověřování prototypů, malosériovou výrobu a integrovanou dodávku spolu s následným přesným obráběním.

Klíčové vlastnosti odlitků vířivých průtokoměrů:

1. Optimalizace vnitřního proudového pole: Přísná kontrola měřicí dutiny, tupého tělesa (škrticího prvku) a radiálních rozměrů zajišťuje stabilitu a opakovatelnost vířivého proudění, což zaručuje přesnost měření průtoku.
2. Vynikající tepelná a tlaková odolnost: Tloušťka stěny a materiál jsou navrženy podle provozních podmínek, aby byl zajištěn dlouhodobý stabilní provoz v prostředí s párou, vysokou teplotou nebo vysokým tlakem.
3. Odolnost proti korozi a opotřebení: Možnosti zahrnují nerezovou ocel, tvárnou (sferoidní) litinu, slitiny mědi atd. nebo povrchové antikorozní úpravy pro použití v chemických, mořských a abrazivních médiích.
4. Snadná instalace a připojení: K dispozici jsou přírubové plochy, otvory pro polohovací kolíky, závitové otvory a těsnicí drážky, které usnadňují rychlou instalaci na místě, utěsnění a připojení přístrojů.
5. Snadná povrchová úprava a obrábění: Po odlití lze přírubové plochy frézovat do roviny, otvory obrábět a vnitřní dutiny leštit do zrcadlového lesku nebo brousit, aby se snížila nutnost úprav na místě.
6. Přizpůsobitelné: Podpora přizpůsobení na základě výkresů nebo 3D modelů zákazníka, nabídka jádrových skříní, jádrových konstrukcí a lokalizovaných konstrukcí žebrového vyztužení pro splnění zvláštních požadavků na zatížení nebo rozhraní potrubí.

Materiály a procesy:

Podporujeme celou řadu kovových materiálů, včetně nerezové oceli (304, 316, 316L), tvárné (sferoidální) litiny, šedé litiny, slitin mědi a slitin hliníku. Mezi běžné procesy patří lití do pískových forem, přesné (investiční) lití a nízkotlaké lití v kombinaci s nezbytnými tepelnými úpravami (stárnutí, žíhání) a operacemi pro odstranění pnutí, aby byla zajištěna rozměrová stabilita a mechanické vlastnosti pro dlouhodobý provoz.

Přesnost a kvalita povrchu:

1. Rozměrové a geometrické tolerance: Rovinnost příruby, soustřednost a tolerance polohy otvorů lze kontrolovat podle požadavků výkresu; kritické měřicí dutiny a rozhraní přírub mohou dosáhnout vysoké přesnosti.
2. Kvalita povrchu vnitřní dutiny: Nízké drsnosti povrchu lze dosáhnout výběrem formovacího písku, leštěním formy nebo následným obráběním (broušením, leštěním), aby se snížilo rušení turbulencí a chyby měření.
3. Úprava těsnicí plochy: Těsnicí plochy příruby lze vyrábět jako RTJ, ploché nebo vyvýšené s různými požadavky na přesnost obrábění a drsnost, aby vyhovovaly různým typům těsnění.

Typické scénáře použití:

Odlitky vírových průtokoměrů jsou široce používány v oblastech řízení průmyslových procesů, jako jsou topné a parní systémy, zásobování vodou a čištění odpadních vod, chemické a petrochemické procesy, přeprava ropy a plynu, systémy HVAC, výroba energie a kotlové systémy, všude tam, kde je vyžadováno spolehlivé měření průtoku a odolné konstrukce.
