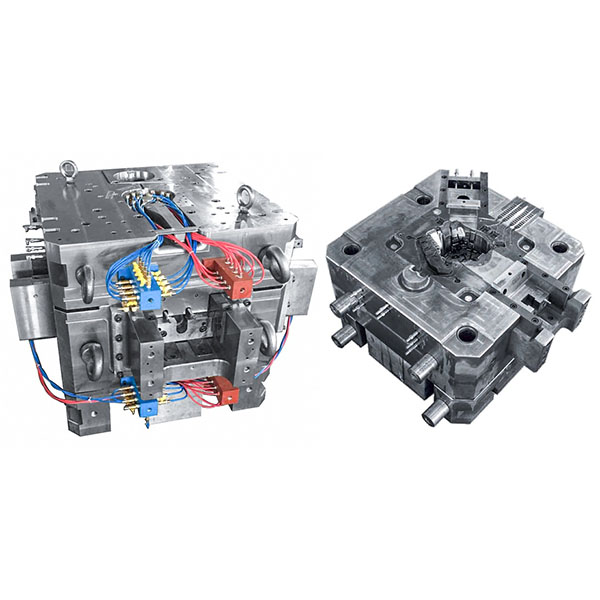

Tlaková forma pro výrobu skříní převodovek pro automobilový průmysl

Tlaková litina pro skříň převodovky, díky optimalizaci vtokového systému, chladicích okruhů a obrábění dutin, umožňuje konzistentní výrobu skříní převodovky s přísnými rozměrovými tolerancemi, vynikající kvalitou povrchu a spolehlivými mechanickými vlastnostmi. Je široce používána v osobních automobilech, užitkových vozidlech, stavebních strojích a dalších zařízeních převodového systému.

Klíčové body konstrukce a designu:

1. Konstrukce dutiny a dělicí plochy: Optimalizujte umístění dělicí plochy, obrysy dutiny a zaoblení podle geometrie skříně převodovky a požadavků na montáž, aby bylo možné provést plnění, odvětrání a následné obrábění.
2. Systém vtoků a vtokových kanálů: Navrhněte vhodné vtoky, vtokové kanály a opatření pro kontrolu studených uzávěrů; optimalizujte rychlost toku taveniny a pořadí plnění, abyste snížili riziko poréznosti, studených uzávěrů a koncentrace napětí a zajistili hustotu odlitku.
3. Uspořádání chladicího systému: Uspořádejte rovnoměrné cirkulační chladicí kanály nebo lokálně zesílené chladicí zóny, abyste mohli regulovat teplotu dutiny, zkrátit dobu tuhnutí a snížit tepelné deformace, čímž zajistíte rozměrovou stabilitu.
4. Odvzdušnění a vakuové schéma: Navrhněte účinné odvzdušňovací drážky nebo vakuové rozhraní v místech náchylných k zachycení vzduchu nebo tenkých stěnách a použijte vakuové odsávání nebo online odvzdušňovací zařízení ke snížení zachyceného vzduchu, čímž se zlepší hustota odlitku a mechanické vlastnosti.
5. Vyhazovací a demontážní mechanismy: Navrhněte spolehlivé vyhazovací systémy, posuvníky nebo šikmé vyhazovače pro složité konstrukční oblasti, abyste zajistili hladké demontování bez poškození přesnosti povrchu.
6. Přídavky na obrábění a polohovací reference: Vyhraďte přiměřené přídavky na obrábění pro kritické styčné plochy a montážní otvory a definujte jasné polohovací reference, aby se usnadnila následná kontrola povrchové úpravy a montáže.

Výrobní procesy a montáž:

1. Přesné obrábění: Používejte hrubování a dokončování CNC, drátové EDM (WEDM), hloubkové EDM, přesné broušení a leštění, abyste zajistili geometrickou přesnost a stav povrchu dutin a jader.
2. Tepelné zpracování a odstraňování pnutí: U kritických komponentů použijte standardizované tepelné zpracování a procesy odstraňování pnutí, abyste zajistili přesnost uzavírání formy a synchronizovaný pohyb po montáži.
3. Přesná montáž: Sestavte formu s dodržením přísných tolerancí, proveďte kontrolu přilnavosti a seřízení vůle, abyste zajistili konzistentní uzavírání formy a opakovatelnou přesnost polohování.
4. Potrubí a těsnění: Obrobte vysoce přesné těsnicí povrchy a chladicí rozhraní a zajistěte tlakově odolné chladicí a pneumatické systémy, aby byly splněny požadavky na dlouhodobou výrobu s vysokou intenzitou.

Typické oblasti použití:

1. Skříně převodovek a skříně hnacího ústrojí pro osobní a užitková vozidla.
2. Skříně pro komponenty hnacího ústrojí stavebních a zemědělských strojů.
3. Kryty pro průmyslové hnací ústrojí a těžké převodovky.
4. Funkční části skříní, které vyžadují vysokou pevnost, dobrý odvod tepla a přísnou kontrolu rozměrů.
