termoplastické vstřikované díly pro zdravotnické přístroje

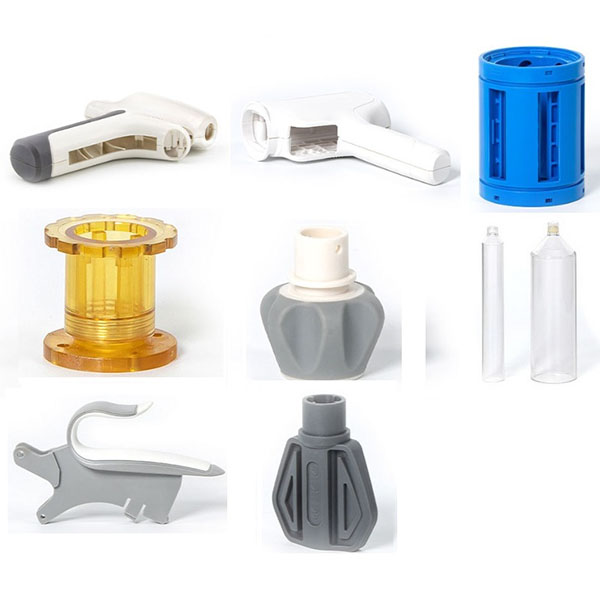

Termoplastické vstřikované díly pro zdravotnické prostředky jsou přesné komponenty vytvořené vstřikováním termoplastických technických plastů a jsou široce používány v krytech zdravotnických prostředků, konstrukčních dílech, vodicích dílech, zapínacích prvcích, konektorech, jednorázových spotřebních doplňcích a opakovaně použitelných zdravotnických sestavách.

Typické aplikace:

1. Kryty a panely zdravotnických zařízení: například kryty a konstrukční díly pro monitory, analyzátory a ruční zařízení.
2. Konektory pro tekutiny a tělesa ventilů: rozhraní a sedla ventilů používaná pro infuze, podávání léků a připojení hadiček.
3. Jednorázové nebo opakovaně použitelné spotřební příslušenství: například příslušenství pro odběr vzorků, stojany na reagencie a zařízení pro fixaci katétrů (v závislosti na požadavcích na materiál).
4. Vnitřní držáky a polohovací díly: plastové drážky a nosné konstrukce používané k upevnění desek plošných spojů, senzorů nebo optických komponentů.
5. Nekritické nosné části chirurgických nástrojů: například rukojeti, pouzdra, tlačítka a ovládací mechanismy (výběr materiálu musí splňovat požadavky na sterilitu a chemickou odolnost).

Běžné materiály a vlastnosti termoplastických vstřikovaných dílů:

1. Polypropylen (PP) pro lékařské účely: dobrá chemická stabilita, chemická odolnost, lze tepelně svařovat nebo svařovat.
2. Polykarbonát (PC) pro lékařské účely: odolný proti nárazům a vysoce transparentní, vhodný pro průhledná okénka a konstrukční díly.
3. Polyamid pro lékařské účely (PA, nylon): odolný proti opotřebení a únavě, vhodný pro nosné nebo kluzné díly (pozor na vliv absorpce vlhkosti na rozměry).
4. Materiály modifikované polyimidem pro lékařské účely a POM (polyoxymethylen): používají se pro díly vyžadující vysokou tuhost a nízké tření.
5. PPSU, PEEK a další špičkové technické plasty pro lékařské účely: používají se pro opakovaně použitelné zařízení, která jsou vystavena sterilizaci při vysokých teplotách nebo drsným podmínkám.
6. Při výběru materiálů komplexně zvažte biokompatibilitu, metody sterilizace (autokláv, ethylenoxid, gama záření atd.), chemickou odolnost a mechanické vlastnosti.

Konstrukční body a technické aspekty:

1. Rozměrové tolerance a styčné plochy: definujte kritické rozměry a tolerance, a v případě potřeby specifikujte třídy tolerance a drsnost povrchu.
2. Tenkostěnný a průtokový design: rozložte tloušťku stěny rozumně, aby se zabránilo příliš tenkým nebo silným oblastem, které způsobují deformace, nedostatky nebo spálení.
3. Napětí a uspořádání žeber: použijte žebra, zkosení a zaoblení k snížení koncentrace napětí a zlepšení tuhosti.
4. Konstrukce pro vyklápění a vyhazování: zvažte úhly sklonu, umístění vyhazovacích kolíků a pořadí vyhazování, abyste ochránili přesné prvky a povrchy.
5. Umístění pro následné zpracování a sekundární montáž: vyhraďte místa pro přidání čepů, nýtování za tepla nebo ultrazvukové svařování, aby se usnadnila následná montáž.
6. Čistitelnost a přizpůsobení sterilizačního procesu: u sterilizovatelných dílů zvažte odolnost materiálu vůči vysokým teplotám/ozáření a navrhněte geometrie, které se snadno čistí.
7. Kompenzace smršťování a deformace materiálu: nastavte kompenzaci rozměrů formy podle jakosti materiálu a ověřte ji analýzou toku formy.

Proces vstřikování a výrobní tok:

1. Příjem a sušení materiálu: hygroskopické materiály (např. PA) důkladně vysušte a zaznamenejte šarže, abyste zajistili rozměrovou stabilitu.
2. Příprava formy a zkušební lisování: proveďte zkušební lisování, upravte parametry vtoku, přidržování a chlazení a optimalizujte výtěžnost a rozměrovou konzistenci.
3. Vstřikování: regulujte rychlost vstřikování, udržovací tlak, teplotu formy a dobu chlazení podle specifikací procesu.
4. Dotváření a sekundární obrábění: ořezávání, svařování ultrazvukem/tepelnou deskou, nýtování, montáž nebo povrchová úprava (je-li povoleno).
5. Čištění a sterilizace (pokud je to relevantní): proveďte čištění, sušení a sterilizaci před balením podle požadavků zákazníka.
6. Kontrola a uvolnění hotového výrobku: provádění kontroly vzhledu, funkčnosti, těsnosti a rozměrů a vytváření záznamů o kontrole a informací o sledovatelnosti šarže.
