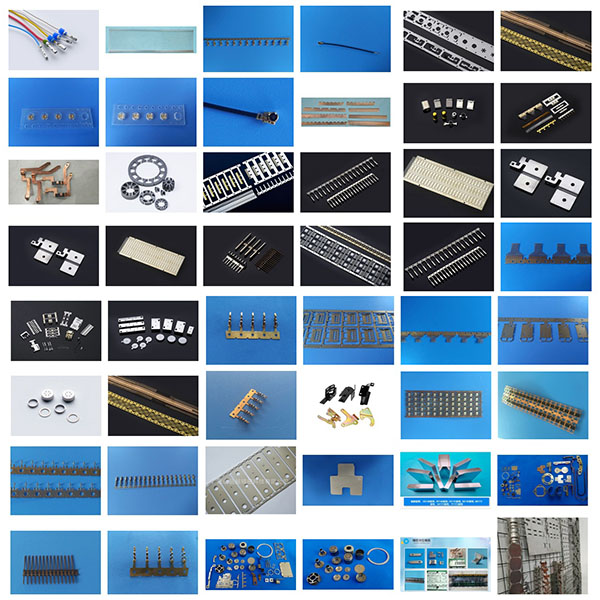

přesné kovové výlisky

přesné kovové výlisky pro OEM a sériovou výrobu

Přesné kovové výlisky jsou vysoce přesné kovové díly vyráběné sériově pomocí vysokorychlostních procesů lisování, tváření a povrchové úpravy a jsou široce používány v elektronice, domácích spotřebičích, automobilovém průmyslu, komunikačních zařízeních, přístrojové technice a průmyslovém vybavení.

Popis

Díky vysoké opakovatelnosti, stabilním rozměrům a dobrému stavu povrchu jsou vhodné pro velkoobjemovou sériovou výrobu a automatizovanou montáž.

Hlavní vlastnosti přesných kovových výlisků:

  1. Vysoká přesnost a konzistence: K zajištění rozměrových tolerancí a konzistentní montážní přesnosti se používají přesné nástroje a přísná kontrola procesu.
  2. Vysoká výrobní kapacita a nízké náklady: Kompatibilní s kontinuálními nebo vysokorychlostními lisovacími linkami, vhodné pro velkosériovou výrobu s nízkými jednotkovými náklady a stabilními dodacími lhůtami.
  3. Schopnost integrace více operací: Vysekávání, ohýbání, hluboké tažení, lemování, tváření, ořezávání a další operace lze provádět v rámci lisovací formy nebo dokončit v následných procesech, což snižuje manipulaci mezi operacemi a kumulativní tolerance.
  4. Dobrá kvalita povrchu: Podporuje řadu povrchových úprav, aby splňoval požadavky na odolnost proti korozi, vodivost a vzhled.
  5. Možnost přizpůsobení: Nástroje a procesy lze přizpůsobit podle výkresů nebo vzorků tak, aby vyhovovaly speciálním materiálům nebo složitým tvarům.

Použitelné díly a scénáře použití pro přesné lisování kovů:

  1. Elektronické konektory, vodivé svorky a kontaktní díly;
  2. Konstrukční držáky, montážní desky, vnitřní podpěry a upevňovací prvky;
  3. Chladiče, kryty a ventilační mřížky;
  4. Dveřní panty, nýtované díly, ozdobné kryty a funkční drobné kování;
  5. Tyto díly obvykle vyžadují rozměrovou stabilitu, povrchové úpravy splňující normy odolnosti proti korozi a elektrického připojení a kompatibilitu s automatizovanými montážními linkami.

Běžné materiály a doporučení pro povrchovou úpravu:

  1. Běžné materiály: SPCC (ocel válcovaná za studena), SECC, elektrogalvanizovaná ocel (elektrolytická deska), nerezová ocel (např. 304/430), měď a slitiny mědi, mosaz (H62), slitiny hliníku atd.
  2. Povrchové úpravy: Niklování, pocínování, zinkování, elektroforetické lakování (e-coating), lakování, fosfátování, chemické pokovování atd.; vodivé díly obvykle vyžadují speciální povlaky, aby byla zajištěna pájitelnost a elektrická výkonnost.
  3. Kompatibilita materiálů a úprav: Povrchové úpravy musí být kompatibilní se základním materiálem a následnými procesy (např. pájení nebo galvanické pokovování), aby se zabránilo delaminaci, zabarvení nebo nepříznivým účinkům na vodivost.

Klíčové body návrhu a řízení procesu:

  1. Tolerance a lícování: Definujte kritické styčné plochy a přípustné tolerance během fáze návrhu; optimalizujte polohy nástrojů, rozložení pásů/polotovarů a přidržovací konstrukce, aby se stabilizovaly tvarované rozměry.
  2. Tuhost a odolnost proti opotřebení formy: Vyberte vhodné oceli pro formy a proveďte tepelné zpracování a povrchové kalení, aby byla zajištěna dlouhodobá stabilní výroba a snížená frekvence údržby.
  3. Odstraňování a vyhazování třísek: Správně navrhněte kanály pro odstraňování třísek, vyhazovací mechanismy a metody odstraňování, aby se zabránilo zasekávání a poškrábání povrchu.
  4. Kompenzace pružnosti a sekvencování operací: Navrhněte kompenzaci pružnosti pro ohýbané díly a v případě potřeby rozdělte složité operace do fází, abyste zlepšili výtěžnost.
  5. Regulace teploty a řízení deformace: Zavést opatření pro chlazení nebo regulaci teploty podle materiálu a tempa výroby, aby se snížila tepelná deformace a rozměrová odchylka.
