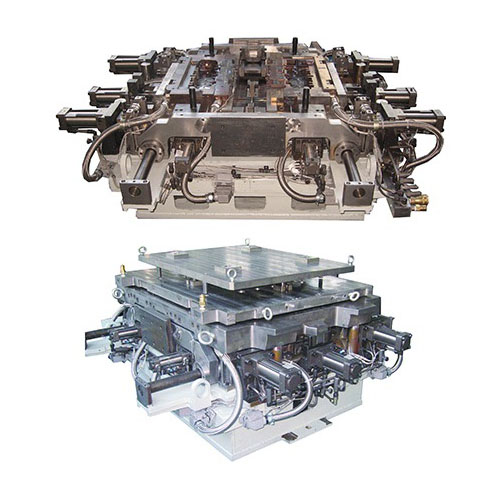

Odlévací forma s horkou skříní pro těžké použití a další

Odlévací forma s jádrovou skříní typu hot-box v kombinaci s procesem hot-box vytvrzuje směs písku obsahující tepelně vytvrzovací činidlo tak, že ji umístí do dutiny formy a aplikuje teplo, což umožňuje rychlou výrobu pískových jader s dobrým povrchem a stabilními geometrickými rozměry, aby byly splněny požadavky na nepřetržité a velkoobjemové odlévání. Materiály a struktury forem lze vybírat z hliníkových slitin, technických plastů nebo ocelí podle velikosti jádra, složitosti a výrobních požadavků, a kritické oblasti opotřebení lze ošetřit pro zvýšení odolnosti proti opotřebení nebo povrchově kalit.

Hlavní vlastnosti a výhody:

1. Vysoká efektivita výroby: proces hot-box rychle vytvrzuje a je vhodný pro sériovou výrobu, což výrazně zvyšuje výkon a snižuje jednotkové náklady.
2. Rozměrová stabilita a opakovatelnost: přesné obrábění formy a konstrukce s regulací teploty zajišťují konzistentní rozměry jader, což usnadňuje zaměnitelnost odlitků a následnou montáž.
3. Podpora složitých struktur: schopnost vytvářet tenkostěnná, hluboká, vícekomorová a složitá jádra s vnitřní geometrií, která splňují požadavky na vnitřní konstrukci složitých odlitků.
4. Vynikající kvalita povrchu: písková jádra mají hladký povrch, což má příznivý vliv na kvalitu vnitřního povrchu odlitků a snižuje potřebu čištění a oprav.
5. Odolné a snadno udržovatelné: formy využívají spolehlivou konstrukci a materiály odolné proti opotřebení, což umožňuje lokální výměnu a běžnou údržbu, čímž se snižují prostoje.
6. Přizpůsobitelné: tvary dutin, výstupní otvory jader, umístění odvětrávacích otvorů a systémy regulace teploty lze přizpůsobit podle výkresů, vzorků nebo údajů z místa instalace tak, aby vyhovovaly různým procesům a výrobním linkám.

Materiály a řízení procesu:

Odlévací forma s horkou skříní a jádrovou skříní běžně používá vysoce přesné hliníkové slitiny, technické plasty, jako jsou polyamidy, a nízkouhlíkové nebo legované oceli; výběr materiálu závisí na objemu výroby, životnosti a požadavcích na tepelnou vodivost. Klíčové výrobní kroky zahrnují návrh CAD/CAE, obrábění formy (CNC frézování, drátové EDM, leštění zrcadlovým povrchem atd.), montáž, uvedení do provozu a zkušební výrobu. Pro proces tepelného vytvrzování musí být správně navrženy topné kanály, izolační struktury a systémy regulace teploty, aby bylo zajištěno rovnoměrné vytvrzování jádra a minimalizována tepelná deformace.

Zajištění kvality a kontrola:

1. Kontrola rozměrů: pomocí měřidel nebo CMM se zajistí, že forma a zkušební jádra splňují konstrukční tolerance.
2. Kontrola kvality povrchu: zkontrolujte povrch dutiny formy a jádra, abyste se ujistili, že drsnost povrchu jádra splňuje požadavky procesu.
3. Regulace teploty a ověření vytvrzování: ověřte chování jádra při vytvrzování a vnitřní pevnost pomocí monitorování teploty a ověření doby vytvrzování.
4. Zkouška trvanlivosti: proveďte zkoušky životnosti za skutečných výrobních podmínek, abyste posoudili opotřebení formy a určili nezbytné intervaly údržby.
5. Konečná kontrola před odesláním: poskytněte záznamy o kontrole a požadované technické specifikace, abyste zajistili hladkou instalaci a uvedení do provozu po dodání.

Typické aplikace a doporučení:

forma pro odlévání jader v horké komoře je široce používána ve výrobních linkách na výrobu pískových jader ve slévárnách, zejména pro odlitky, které vyžadují složité vnitřní dutiny, jako jsou bloky motorů, tělesa čerpadel, tělesa ventilů a skříně převodovek.
