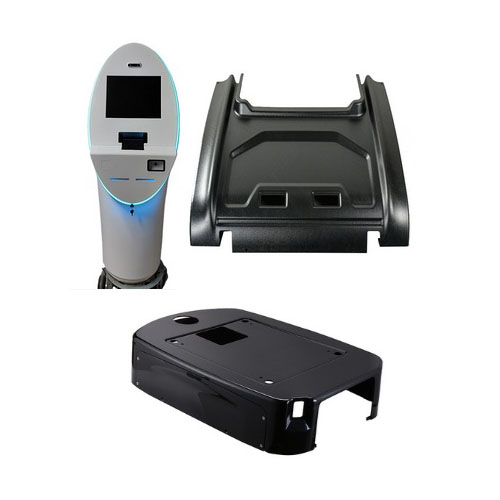

zakázkové vakuově tvarované kryty strojů pro těžké součásti

Přizpůsobením vakuově tvarovaných forem a parametrů tvarování lze dosáhnout vysoce přizpůsobivých přesných krytů, které přesně odpovídají konturám zařízení a zároveň vyvažují požadavky na pevnost, odvod tepla, montáž a vzhled. Jsou vhodné pro průmyslová zařízení, přístroje, automatizační zařízení a skříně výrobních linek.

Použitelné materiály a specifikace

1. Běžné materiály: technické plasty nebo vysoce pevné termoplastické desky, jako jsou ABS, HIPS, PET, PVC, PC, PP atd.; materiály vybírejte podle požadavků na odolnost proti nárazu, nehořlavost, teplotní odolnost nebo elektrickou izolaci.
2. Tloušťka desky: běžná tloušťka se pohybuje od 0,8 mm do 6 mm nebo více a lze ji přizpůsobit podle požadavků na pevnost, tuhost a tvarování.
3. Povrchové úpravy: podporuje lesklé, matné, strukturované povrchy, lakování, sítotisk a laminování fólií, aby byly splněny požadavky na ochranu a identifikaci značky.
4. Funkční složení: volitelné vlastnosti materiálu, jako je nehořlavost, antistatické vlastnosti a odolnost proti UV záření, aby byly splněny požadavky na bezpečnost a provozní prostředí.

Klíčové body procesu tváření pro vakuově tvarované kryty strojů

1. Ohřev a změkčení: nastavte jednotné profily ohřevu podle typu a tloušťky materiálu, aby byla zajištěna rovnoměrná plastifikace a přesná reprodukce detailů.
2. Vakuové tváření a tlakové tváření: použijte vakuové sání nebo kombinovaný vakuově-tlakový proces, abyste zlepšili přesnost tváření a zabránili ztenčení nebo zvrásnění fólie.
3. Konstrukce formy: hliníkové nebo ocelové formy by měly být konstruovány s chladicími kanály, polohovacími kolíky a odvětrávacími štěrbinami podle složitosti konstrukce krytu, aby byla zajištěna konzistence tvarování a reprodukce detailů.
4. Ořezávání a sekundární zpracování: po tvarování proveďte CNC ořezávání, děrování, řezání závitů, ohýbání za tepla nebo skládání za tepla, aby byly splněny požadavky na montážní rozhraní a připojení.
5. Montážní rozměry: vyhraďte otvory pro šrouby, zapadací prvky, vodítka a kabelové kanály, aby se usnadnila integrace s kovovými základnami, elektronickými součástkami nebo jinými díly.

Doporučení týkající se konstrukce a designu

1. Tloušťka stěn a žebra: rozložte tloušťku stěn rozumně a přidejte výztužná žebra nebo výztuhy, abyste zlepšili tuhost a odolnost proti vibracím a zabránili koncentraci napětí a deformaci.
2. Odvod tepla a ventilace: navrhněte ventilační otvory, mřížky pro odvod tepla nebo montážní pozice pro chladiče pro zařízení s komponenty generujícími teplo, aby byl zajištěn stabilní provoz.
3. Otvory a rozložení rozhraní: optimalizujte dveře, kontrolní okénka, výřezy rozhraní a místa utěsnění podle ergonomických a kabelážních požadavků, přičemž zajistěte rovnováhu mezi ochranou a udržovatelností.
4. Modulární konstrukce: rozdělte skříň na segmenty nebo moduly, aby se usnadnila údržba, výměna a standardizovaná výroba.
5. Povrch a identifikace: zvažte umístění a upevnění štítků, odznaků, tlačítek a zobrazovacích oken, aby se usnadnila identifikace značky a pokyny k obsluze.

Výhody a vlastnosti

1. Nízké náklady na nástroje a rychlé prototypování: ve srovnání s vstřikovanými díly vyžadují vakuově tvarované formy nižší investice a mají kratší dodací lhůty pro vzorky a malé série, což je vhodné pro rychlé ověření a iterace.
2. Vysoká míra přizpůsobení: snadná personalizace podle tvaru, barvy a funkčních požadavků zařízení.
3. Nízká hmotnost a obrobitelnost: materiály jsou lehké a snadno obrobitelné (řezání, vrtání, lepení), což usnadňuje montáž a údržbu na místě.
4. Dobrá povrchová úprava: lze dosáhnout hladkých nebo strukturovaných povrchů, které splňují požadavky na odolnost i estetiku.
5. Kompatibilita s jinými materiály: lze integrovat s kovovými rámy, těsněními a komponenty pro odvod tepla pro hybridní sestavy, aby byly splněny komplexní funkční požadavky.

Typické scénáře použití vakuově tvarovaných krytů strojů

1. Průmyslová automatizační zařízení: kryty ovládacích skříněk, kryty panelů, kryty senzorů atd.
2. Přístroje a testovací zařízení: pouzdra přenosných přístrojů, panely testovacích zařízení a kontrolní okénka.
3. Zdravotnické přístroje: bezkontaktní kryty, panely zařízení a ochranné kryty (materiály vybírejte podle zdravotnických norem).
4. Potravinářské a balicí stroje: kryty těla strojů, kryty vodicích lišt a ochranné kryty.
5. Spotřební a komerční zařízení: kiosky, zobrazovací zařízení a kryty samoobslužných strojů.
