CNC drátová EDM

Přesné řezání CNC drátovou EDM pro úzké tolerance

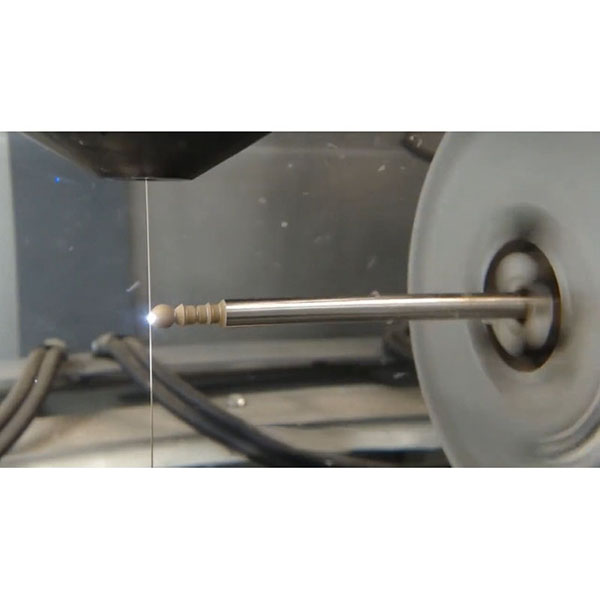

CNC drátové EDM je proces obrábění elektrickým výbojem, který využívá jako elektrodu nepřetržitě se pohybující jemný kovový drát (obvykle mosaz, molybden nebo potažený drát) k odstraňování materiálu z obrobku pomocí pulzních výbojů.

Popis
CNC drátová EDM je zcela řízena numerickými programy, což umožňuje komplexní kontury, vysokou přesnost a řezání s úzkým řezem. Je zvláště vhodná pro tvrdé materiály, jako je kalená ocel, slinutý karbid, slitiny titanu a slitiny na bázi niklu. Ve srovnání s laserovým, vodním paprskem nebo mechanickým řezáním vytváří drátová EDM malou zónu ovlivněnou teplem, nízké napětí a minimální deformaci, což ji činí vhodnou pro přesné formy a vysoce přesné díly.

Použitelné materiály a typy obrobků pro CNC drátové EDM

  1. Materiály: nástrojové oceli (např. SKD11, H13, S136), kalené oceli, cementovaný karbid (karbid wolframu), nerezová ocel, slitiny titanu, slitiny na bázi niklu, slitiny mědi, vodivé keramiky atd.
  2. Obrobky: řezných hran a vložek lisovacích nástrojů, komponentů s dělenými dutinami, přesných přípravků/upínacích dílů, složitých dílů s rovinným obrysem, tenkostěnných a mikroskopických dílů, přesných otvorů a dílů s úzkým řezem.

Zařízení, drát a dielektrikum pro CNC drátové EDM:

  1. Typy strojů: pomalé drátové EDM (vysoká přesnost, vynikající kvalita povrchu, vhodné pro formy a přesné díly); rychlé drátové EDM (vyšší účinnost, nižší náklady, vhodné pro díly s obecnou přesností).
  2. Drát: mosazný drát, potažený mosazný drát, molybdenový drát. Výběr závisí na řezné rychlosti, přesnosti, požadavcích na povrch a nákladech.
  3. Dielektrikum (pracovní kapalina): především deionizovaná voda (DI voda), vyžadující stabilní vodivost a čistotu. Používá se s filtračními systémy k udržení čistoty mezery a zajištění hladkého odvodu nečistot.
  4. Zásobování a proplachování: přímé proplachování z horních/dolních trysek pro rychlé odstranění erozních produktů a snížení zkratů a stop po drátu.

Procesní parametry a referenční pracovní postup pro CNC drátové EDM:

  1. Přezkoumání procesu: potvrzení materiálu, tvrdosti, přesnosti kontury, cílů drsnosti povrchu, požadavků na ostré rohy/úzké řezy a dodací lhůty.
  2. Programování a plánování dráhy: nastavte primární řez a druhý/třetí skim řez na základě obrysu a přídavku; optimalizujte vstupní/výstupní a počáteční polohy otvorů, aby se zabránilo koncentraci napětí a vzniku stop.
  3. Upevnění a vyrovnání: zajistěte rovinnost obrobku a stabilní referenční body. Nastavte napětí drátu a stav vodicího válečku, abyste mohli kontrolovat vibrace a drift drátu.
  4. Počáteční řezání (hrubý řez): vyšší výstupní energie a posuv pro rychlé vytvoření obrysu; ponechte malou přídavek pro skim řezy.
  5. Dokončovací řezání (dokončovací řezy): snižte energii výboje a zlepšete stabilitu, abyste odstranili texturu a chyby hrubého řezu a zlepšili rozměry a kvalitu povrchu.
  6. Čištění a odstraňování otřepů (drátové EDM obecně nevytváří tradiční otřepy, ale produkty eroze musí být očištěny): očistěte obrobené povrchy a dutiny; v případě potřeby proveďte lehké leštění nebo ochranu proti korozi.
  7. Kontrola a záznamy: zkontrolujte rozměry, tvar a drsnost povrchu; zaznamenejte parametry a údaje o šarži pro sledovatelnost a kontrolu konzistence mezi šaržemi.

Klíčové technické body pro CNC drátovou EDM:

  1. Stabilita výboje: kontrola parametrů pulzu (špičkový proud, šířka pulzu, mezní napětí) a proplachovacího tlaku za účelem snížení zkratů a přetržení drátu.
  2. Napětí a vedení drátu: vhodné napětí a dobrý stav vodicích válečků, aby se zabránilo vibracím drátu a přerezu rohů; snižte rychlost a optimalizujte kompenzaci v ostrých rozích.
  3. Kontrola mezery: udržujte stabilní mezeru při obrábění a čisté dielektrikum, abyste mohli rychle odstranit erozivní nečistoty a zabránit usazování uhlíku a stopám po drátu.
  4. Strategie druhého a třetího skim-cut: volba různých energií a rychlostí podle požadované drsnosti a přesnosti; běžné skim-cut průchody výrazně snižují Ra a profilovou chybu.
  5. Tepelné a materiálové účinky: pro cementované karbidy a velmi tvrdé materiály použijte dokončovací průchody s nízkou energií, abyste snížili riziko vzniku mikrotrhlin; u tenkostěnných dílů zajistěte správné upevnění a kontrolu energie.

Běžné scénáře použití:

  1. Výroba forem: okraje raznících, segmentace razníků/matrice, přesné kontury vložek dutin.
  2. Přesná mechanika a elektronika: složité 2D kontury, mikroúzké drážky, vodivé mikrostruktury.
  3. Letecký a lékařský průmysl: složité kontury a díly s úzkým řezem z tvrdých materiálů.
  4. Přípravky a upínací zařízení: polohování součástí, upínací sestavy, přesné řezání desek.

Srovnání CNC drátového EDM s jinými řezacími procesy:

  1. Řezání laserem: efektivní a rychlé, ale kontrola tepelného vlivu a otřepů na vysoce přesných ostrých hranách/úzkých řezech je horší než u drátové EDM; drátová EDM je lepší pro tvrdé materiály a přesné kontury.
  2. Řezání vodním paprskem: široká přizpůsobivost materiálů a žádné tepelné účinky, ale není tak schopné jako drátové EDM pro mikroprvky a ultra přesné kontury; kvalita povrchu a drobné prvky jsou omezeny průměrem paprsku.
  3. Mechanické frézování/řezání: vysoká rychlost odstraňování materiálu a vhodnost pro hrubování a konstrukční díly, ale obtížné dosažení úzkých řezů a vysoce přesných ostrých rohů, které jsou typické pro drátové EDM.
