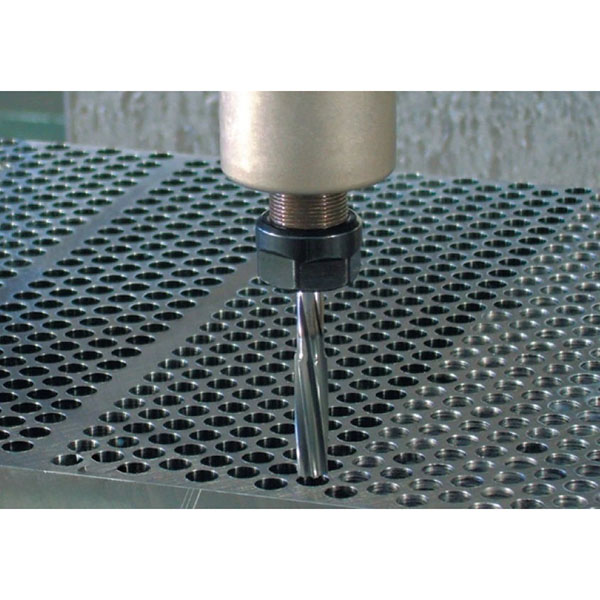

CNC vystružování pro přesné dokončení otvorů a přesnost

Ve srovnání s výhradním používáním vrtání nebo vyvrtávání dosahuje CNC vystružování konzistentně menších rozměrových odchylek a lepší kvality povrchu. Běžně se používá pro finální dimenzování kritických prvků, jako jsou otvory ložisek, polohovací otvory a otvory pro montáž.

Hlavní výhody CNC vystružování:

1. Vynikající geometrická přesnost: kruhovitost, válcovitost a souosost jsou stabilnější, což umožňuje vysoce přesné montáže a sestavy.
2. Stabilní proces: specializovaná geometrie výstružníku a CNC posuv zajišťují rovnoměrné řezné zatížení, což snižuje riziko trhání stěn a vzniku vibračních stop.
3. Vysoká nákladová efektivita: ve srovnání s jemným vrtáním nabízí vystružování obvykle lepší poměr cena/výkon a cyklus výroby v malých až velkých sériích.

Materiály a typy otvorů vhodné pro CNC vystružování:

1. Kovy: uhlíková ocel, legovaná ocel, nerezová ocel, slitiny hliníku, slitiny mědi, slitiny titanu atd.
2. Nekovy: technické plasty (např. POM, PA, PEEK) a kompozity; materiál a geometrie nástroje musí být odpovídajícím způsobem přizpůsobeny.
3. Typy otvorů: průchozí otvory a slepé otvory; lze použít k dokončení konkrétní části stupňovitého otvoru. Vystružování slepých otvorů vyžaduje odstranění třísek a kontrolu podříznutí dna.
4. Požadavky na předběžné obrábění: před vystružováním je nutný kvalifikovaný předvrtaný/předvrtaný otvor s odpovídající rezervou materiálu a dobrou polohou a kolmostí otvoru.

Vybavení:

1. Stroje: pevná vertikální/horizontální CNC obráběcí centra nebo přesné vrtačky. Je nutné kontrolovat axiální házení vřetena a tepelnou stabilitu.
2. Držáky nástrojů a upínání: vysoce přesné kleštinové sklíčidla/tepelně smrštitelné držáky pro snížení radiálního házení; v případě potřeby použijte vodicí pouzdra pro zlepšení počáteční přesnosti vedení.
3. Chlazení a mazání: lze použít vnější chladicí kapalinu, vnitřní chladicí kapalinu nebo MQL. Pro obtížně obrobitelné materiály se doporučuje vysokotlaká vnitřní chladicí kapalina a extrémně tlakový řezný olej.

Typy nástrojů:

1. Pevné výstružníky: HSS, kobaltové HSS (HSS-Co) a karbidové.
2. Nastavitelné výstružníky: pro jemné doladění velikosti, vhodné pro více velikostí v malých množstvích.
3. Povlaky: TiN, TiAlN, AlCrN, DLC atd. pro zvýšení odolnosti proti opotřebení a snížení adheze.
4. Vedení a zkosení: vhodné úhly sklonu, úhly úlevy a délka vodicí plochy zlepšují stabilitu a povrchovou úpravu.

Výběr řezných parametrů:

1. Rychlost (n): vyberte nízké až střední otáčky vřetena na základě materiálu a nástrojů, aby se zabránilo vibracím a spálení.
2. Posuv (f): použijte rovnoměrný, malý posuv, aby byla zajištěna povrchová úprava a přesnost velikosti. Vystružování obvykle používá konstantní axiální posuv; přerušované řezání je zakázáno.
3. Řezné kapaliny: udržujte nepřetržitý a dostatečný přísun pro chlazení a mazání.

Reference k procesu:

1. Příprava předem obrobeného otvoru: vyvrtejte nebo vyvrtávejte tak, aby zůstala plánovaná přídavek materiálu, a zajistěte polohu a kolmost otvoru. Odstraňte otřepy a třísky.
2. Nastavení a ověření nástroje: změřte skutečný průměr a házení výstružníku; potvrďte souřadnice programu a referenční bod upínacího zařízení.
3. Obrábění a zpětný chod: posuv provádějte plynule až do cílové hloubky; během zpětného chodu udržujte vřeteno v chodu, aby nedošlo k poškrábání stěny otvoru.
4. Čištění a kontrola: odstraňte otřepy a třísky. K kontrole rozměrů a geometrie použijte zátkové měřidla, vzduchová měřidla nebo CMM.
5. Optimalizace procesu: na základě výsledků kontroly doladit posuv, chlazení a kompenzaci nástroje; stanovit SPC a kompenzační strategie pro sériovou výrobu.

Scénáře použití CNC vystružování:

1. Přesné otvory: např. otvory pro ložiska, otvory pro čepy, otvory pro polohovací čepy a otvory pro kluzné spoje.
2. Otvory pro hydraulické a pneumatické systémy: vyžadují nízkou drsnost a dobrou kruhovitost, aby se snížilo úniky a opotřebení.
3. Lékařské a letecké díly: pole malých otvorů s přísnými požadavky na rozměry a povrch.
4. Upínací přípravky a upínací zařízení: zajišťují opakovatelnou přesnost a konzistenci upnutí.

Rozdíly mezi CNC vystružováním, vrtáním a vyvrtáváním:

1. Vrtání: metoda vytváření otvorů s vysokou účinností, ale omezenou kvalitou rozměrů a povrchu.
2. Vyvrtávání: používá vyvrtávací nástroj k opravě polohy a velikosti otvoru; vysoce flexibilní, vhodné pro velké otvory a opravu geometrických chyb.
3. Vyvrtávání: zaměřuje se na finální dimenzování a povrchovou úpravu, dosahuje konzistentně vysoké rozměrové přesnosti a kvality povrchu; často se používá ve spojení s prvními dvěma metodami.
