CNC obrábění keramiky z oxidu hlinitého pro náročné použití

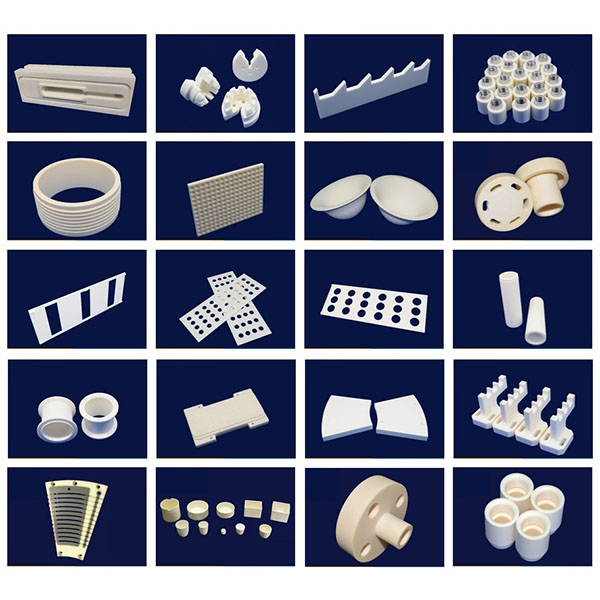

CNC obráběné keramické výrobky z oxidu hlinitého se široce používají v oblastech, jako jsou elektrická izolace, těsnicí komponenty, otěruvzdorné vložky, podpěry senzorů, sedla ventilů a vysokoteplotní konstrukční díly.

Hlavní výhody CNC obrábění keramiky z oxidu hlinitého:

1. Rozsáhlé zkušenosti s obráběním oxidu hlinitého, znalost charakteristik lomu materiálu a odvodu třísek, což snižuje míru vad zpracování.
2. Přesná kontrola rozměrů a geometrie, podporující požadavky na přesnost na úrovni mikronů nebo vyšší (v závislosti na geometrii a materiálu).
3. Diamantové nástroje a ultrajemné broušení/leštění zajišťují nízkou drsnost a dobrý geometrický tvar vnitřních otvorů a styčných ploch.
4. Profesionální upínací zařízení, regulace teploty a řešení pro potlačení vibrací, které snižují namáhání při obrábění a riziko deformace tenkostěnných dílů.
5. Kompletní systémy řízení kvality a funkčního testování, které podporují ověřování prototypů a konzistentní dodávky šarží.

Zařízení a nástroje:

1. Stroje: Vysoce tuhé CNC soustruhy, tříosá a pětiosá obráběcí centra, vnitřní/vnější válcové brusky, kombinované soustružnické a brusné stroje a ultra přesná vřetena pro víceoperativní obrábění vnějších profilů, vnitřních otvorů, čelních ploch a složitých dutin.
2. Nástroje a spotřební materiál: Diamantové soustružnické nástroje, diamantové frézy, diamantové brusné kotouče, PCD nástroje a nástroje s ultra tvrdým povlakem, doplněné ultra jemnými brusivy a lešticími spotřebními materiály; geometrie nástrojů a parametry řezání/broušení jsou optimalizovány pro různé druhy oxidu hlinitého.
3. Pomocné systémy: Regulace teploty a termostatické upínací přípravky, zařízení pro potlačení vibrací, ultra vysokotlaké chlazení s filtrací částic, online měření a automatizované systémy nakládání/vykládání pro zlepšení stability obrábění a konzistence šarží.

Hlavní metody obrábění pro CNC obrábění keramiky z oxidu hlinitého:

1. Přesné soustružení a vyvrtávání: Stanovení vnějších a vnitřních referenčních bodů, provedení hrubování a polodokončování a kontrola soustřednosti a axiálních rozměrů.
2. Diamantové broušení a honování: Použití hrubovacích, dokončovacích a honovacích průchodů k dosažení přísných tolerancí vnitřního otvoru a nízké drsnosti povrchu, vhodné pro ložiskové spoje a těsnicí rozhraní.
3. Obrábění za pomoci ultrazvukových vibrací (USM): Použijte ultrazvukové vibrace u tenkostěnných, štíhlých nebo složitých prvků, abyste snížili řeznou sílu a potlačili šíření trhlin.
4. Obrábění EDM a mikrobrytování: Přesně ořízněte lokální geometrie, které je obtížné obrábět přímo, jako jsou složité vnitřní dutiny, slepé otvory a polohovací drážky.
5. Leštění a chemicko-mechanické leštění (CMP): Vytvořte zrcadlové povrchy na těsnicích plochách a kritických styčných plochách, abyste snížili tření a minimalizovali zachycování částic.

Chlazení, odvod třísek a konstrukce upínacích přípravků:

1. Strategie chlazení: Používejte řízené chlazení a vysoce filtrované maziva a v případě potřeby je kombinujte s cirkulací chladicí kapaliny a upínacími přípravky s regulací teploty, aby se zabránilo lokálnímu přehřátí, tepelnému namáhání nebo rozměrovým odchylkám.
2. Odvod třísek a čištění: Optimalizujte dráhy nástrojů a kanály pro odvod třísek a použijte ultrazvukové a vysokotlaké čištění, vakuové odstraňování třísek a ofukování vzduchem, aby se zabránilo vnikání částic do obráběných povrchů a ovlivnění přesnosti lícování.
3. Řešení upínání: Zakázkové trny, soustředné podpěry a vícebodové upínací přípravky využívající elastické uchycení a konstrukce rozptylující napětí, aby se snížilo soustředění napětí způsobené upínáním a zabránilo se deformaci tenkostěnných dílů.

Obrobitelné materiály a typické aplikace:

1. Materiály: Různé keramiky na bázi oxidu hlinitého (Al2O3 různých stupňů a modifikované systémy), kompozitní keramiky na bázi oxidu hlinitého a keramiky s povlakem z oxidu hlinitého.
2. Typické aplikace: Elektrické a elektronické izolační komponenty, keramické průchodky a vložky, těsnicí kroužky a sedla ventilů, vložky odolné proti opotřebení, nosné konstrukce senzorů, komponenty čerpadel a regulace tekutin, lékařské a optické díly atd.

Doporučení pro konstrukci a poznámky k výrobě:

1. Tloušťka stěny a poměr délky k průměru: Vyhněte se příliš tenkým stěnám nebo příliš velkému poměru délky k průměru. V případě potřeby zachovejte upínací plochy nebo přidejte výztužná žebra, aby se zlepšila vyrobitelnost a pevnost finálního dílu.
2. Zkosení a zaoblení: Zajistěte vhodné zkosení nebo zaoblení u vstupů otvorů, čelních ploch a montážních hran, aby se snížila koncentrace napětí a usnadnil průchod nástrojem a montáž.
3. Přídavky na obrábění a tolerance: Na výkresech jasně specifikujte přídavky na hrubování a dokončování a tolerance montážní přesnosti; na kritických styčných plochách ponechte materiál pro finální broušení a zkušební montáž.
4. Slinování a rozměrové odchylky: Zohledněte rozměrové odchylky a zbytkové napětí po slinování oxidu hlinitého; v případě potřeby ponechte přídavek na obrábění nebo použijte kompenzační strategie v procesu.

Přesnost obrábění a kvalita povrchu:

1. Rozměrová a geometrická přesnost: Prostřednictvím postupného obrábění, online měření a korekce lze přísně kontrolovat vnější průměr, vnitřní průměr, soustřednost a rovnoběžnost čelních ploch, aby byly splněny požadavky na vysokou přesnost montáže.
2. Drsnost povrchu: Kombinací procesů broušení, honování a leštění lze dosáhnout povrchů s nízkým Ra na vnitřních otvorech a styčných plochách, což zlepšuje plynulost chodu a životnost.
3. Kontrola vad: Minimalizujte praskliny, odštěpky a vměstky optimalizací procesních parametrů, postupným odstraňováním pnutí a nezbytnými mikroskopickými nebo nedestruktivními kontrolami (např. optická mikroskopie, X/CT).
