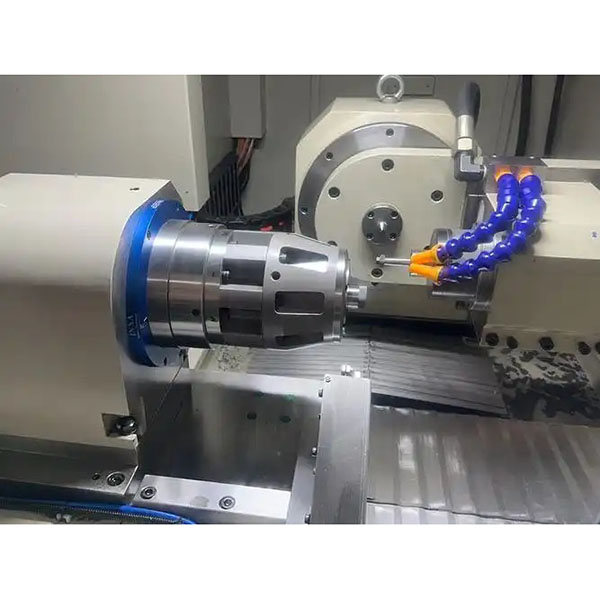

CNC broušení pro přesné tolerance a jemný povrch

CNC broušení může zahrnovat několik typů, včetně vnějšího válcového broušení, vnitřního broušení, bezhrotového broušení, povrchového broušení, profilového/tvarového broušení a broušení nástrojů. Je vhodné pro vysoce přesné obrábění obtížných materiálů, jako jsou kovy, keramika a tvrdé slitiny.

Hlavní výhody CNC broušení:

1. Vysoká rozměrová a geometrická přesnost: běžně stabilní na ±0,005–±0,01 mm nebo lepší. Kontrola kruhovitosti, válcovitosti, rovinnosti a kolmosti je spolehlivější.
2. Nízká drsnost povrchu: drsnost povrchu Ra obvykle dosahuje 0,2–0,8 μm (v závislosti na materiálu a kotouči), což splňuje požadavky na ložiska, těsnění a kluzné spoje.
3. Stabilita a konzistence: CNC programy, konstantní rychlost/konstantní povrchová rychlost a kompenzace kotouče zajišťují konzistenci šarží a snižují kolísání procesu.
4. Vhodné pro obtížně obrobitelné materiály: spolehlivě obrábí kalenou ocel, tvrdé slitiny, keramiku, slitiny titanu, slitiny na bázi niklu a jiné vysoce tvrdé nebo křehké materiály.
5. Ekonomické a spolehlivé: zlepšuje úspěšnost v konečné fázi dokončování, čímž snižuje náklady na následné opravy a přepracování.

Materiály a typy obrobků vhodné pro CNC broušení:

1. Materiály: kalené/popouštěné oceli, nerezová ocel, hliníkové slitiny (vyžaduje se přizpůsobení kotouče), slitiny mědi, slitiny titanu, slitiny na bázi niklu, tvrdé slitiny (karbidy), keramika, sklokeramika atd.
2. Obrobky: hřídele, pouzdra, kluzné prvky, kontury forem, řezné nástroje a měřidla, jádra a sedla ventilů, hřídele a rotory čerpadel, lineární vodicí klouzy, přesné ploché díly atd.

Typy brusných kotoučů:

1. Oxid hlinitý (A/WA): obecné ocelové díly a materiály střední tvrdosti.
2. Karbid křemíku (GC): vhodný pro litinu, neželezné kovy a křehké materiály.
3. Diamant (D): vhodný pro tvrdé slitiny (cementovaný karbid), keramiku a sklokeramiku.
4. Kubický nitrid boru (CBN): vhodný pro kalené oceli a vysoce tvrdé železné materiály; vysoká účinnost a nízké opotřebení.

Vybavení a konfigurace:

1. Zařízení: CNC vnější/vnitřní brusky, CNC bezhroté brusky, CNC povrchové brusky, CNC profilové brusky, CNC brusky nástrojů. Upřednostňujte vřeteno s vysokou tuhostí, přesné vodicí dráhy a stabilní chladicí systém.
2. Typy pojiv: vitrifikované (keramické), pryskyřičné, kovové, galvanické atd. Volí se podle požadavků na materiál a přesnost.
3. Zrnitost a tvrdost brusného kotouče: jemná zrnitost a střední tvrdost pro dokončovací broušení; hrubší zrnitost a vyšší tvrdost pro hrubé broušení. Je nutné vyvážit samoostření a zachování tvaru.
4. Upínání a podpora: tříčelisťové/čtyřčelisťové sklíčidla, hroty a středové otvory, bezhroté podpěry a regulační kotouče. Pro tenkostěnné díly použijte speciální upínací přípravky a upínání s nízkým namáháním.

Nastavení parametrů procesu:

1. Obvodová rychlost kotouče: nastavuje se podle materiálu kotouče a materiálu obrobku, obvykle 20–45 m/s; u CBN/diamantu může být vyšší (dodržujte bezpečnostní specifikace zařízení a kotouče).
2. Posuv a hloubka řezu: malé hloubky a rovnoměrný posuv pro kontrolu tepla a deformace. Při dokončovací brusce se používají mikrořezy a jiskření.
3. Chlazení a mazání: dostatečné, cílené chlazení pro snížení tepelné deformace a rizika spálení. Přesnost filtrace zajišťuje čistotu chladicí kapaliny.

Referenční postup:

1. Předběžné zpracování: zkontrolujte výkresy a tolerance; potvrďte stav tepelného zpracování materiálu; vyberte typ kotouče, zrnitost a pojivo; nastavte chladicí kapalinu a úroveň filtrace.
2. Upnutí a vyrovnání: zajistěte souosost a konzistenci referenčních bodů; u hřídelových dílů zajistěte přesnost středového otvoru a pevnou podporu.
3. Hrubé a dokončovací broušení: při hrubém broušení odstraňte přídavek, poté dokončete broušení na požadovanou velikost; u kritických povrchů použijte měření zastavením jiskření a programovanou kompenzaci.
4. Obrazování a kompenzace: použijte diamantové obraze nebo obrazování během procesu, abyste zachovali tvar a ostrost kotouče; naprogramujte kompenzaci rozměrů a kompenzaci tepelného driftu.
5. Kontrola a odstraňování otřepů: provádějte rozměrové a geometrické kontroly během procesu/mimo proces; v případě potřeby proveďte lehké odstraňování otřepů a čištění.

Kontrola kvality a kontrola:

1. Rozměry a geometrie: použijte mikrometry, měřidla otvorů, vzduchová měřidla, zátkové/kroužkové měřidla, měřiče kruhovitosti a CMM k kontrole velikosti, kruhovitosti, rovinnosti, souososti atd.
2. Kvalita povrchu: použití testeru drsnosti pro Ra/Rz; mikroskopická kontrola spálenin, prasklin a rýh.
3. Stabilita: stanovte statistiky SPC, postupy kontroly prvního kusu/kontroly v průběhu výroby/závěrečné kontroly; zaznamenávejte životnost kotouče a cykly obrábění, sledujte teplotní drift a rozměrové trendy.
4. Sledovatelnost: poskytujte kontrolní zprávy, záznamy o materiálu a tepelné úpravě a protokoly o procesních parametrech.

Běžné scénáře použití CNC broušení:

1. Ložiska a těsnicí komponenty: oběžné dráhy, kroužky, těsnicí povrchy.
2. Hydraulika a pneumatika: jádra ventilů, sedla ventilů, kluzné části, u kterých je rozhodující kruhovitost a drsnost.
3. Nástroje a měřidla: odlehčovací plochy, tvarové broušení a dimenzování měřidel.
4. Formy a přesné profily: dutiny, jádra, vodicí sloupky a pouzdra, vložky a přesné ploché plochy.
5. Letecký a lékařský průmysl: kritické styčné plochy a mikro prvky z vysoce pevných a tvrdých materiálů.
6. Elektronika a polovodiče: přesné ploché povrchy, vodicí lišty a kontaktní povrchy chladičů.

Srovnání CNC broušení s soustružením, frézováním a různými typy broušení:

1. Soustružení a frézování: vysoká účinnost a flexibilní tvorba tvarů, ale konečná přesnost a kvalita povrchu jsou obvykle nižší než u jemného broušení; často se kombinuje s broušením.
2. Vnější/vnitřní broušení: používá se pro vysoce přesné dimenzování a geometrickou kontrolu rotačních povrchů a otvorů.
3. Bezhroté broušení: vysoce účinné řešení s vysokou konzistencí pro sériové zpracování hřídelových dílů.
4. Plošné broušení: zajišťuje rovinnost a drsnost povrchu; vhodné pro referenční plochy.
5. Profilové a nástrojové broušení: dosahuje složitých křivek/profilů a přesných geometrií nástrojů s vysokou přesností tváření a přebroušení.
