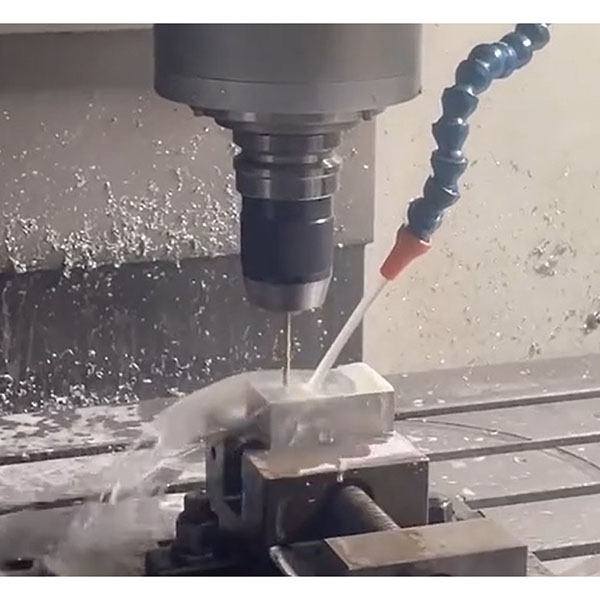

CNC vrtání pro přesné otvory a přesnost

CNC vrtání je vhodné pro průchozí otvory, slepé otvory, hluboké otvory, stupňovité otvory, zahloubené (vyhlazené) otvory,
zkosené otvory a otvory se závitem (závitové), pokrývající více typů otvorů. Ve srovnání s ručním obráběním nebo
běžnými vrtačkami nabízí CNC vrtání vysokou polohovou přesnost, dobrou opakovatelnost, sledovatelné procesní
parametry a vysokou konzistenci šarží. Jedná se o důležitou předcházející operaci pro následné vyvrtávání, vystružování,
závitování a polohování sestavy.

Hlavní výhody CNC vrtání

1. Vysoká přesnost polohy otvorů a opakovatelnost: Numerické řízení polohy a víceosá interpolace snižují
   kumulativní chybu, což je ideální pro systémy otvorů a řady otvorů.
2. Automatizace a efektivita: Sériové obrábění více otvorů, automatická výměna nástrojů pomocí zásobníku nástrojů a makra cyklů
   zvyšují produktivitu.
3. Schopnost obrábět více typů otvorů: mělké otvory, hluboké otvory, otvory pro závity, stupňovité otvory, zahloubené
   otvory, předběžné zvětšení (přípravné) otvorů.
4. Dobré propojení s následným dokončováním: Stanoví počáteční geometrický referenční bod pro vyvrtávání, vystružování, honování,
   závitování a lisování pouzder.
5. Obrobitelné materiály: uhlíková ocel, legovaná ocel, litina, nerezová ocel, slitiny hliníku, slitiny mědi,
   slitiny na bázi niklu, slitiny titanu, technické plasty atd.
6. Sledovatelnost dat: Parametry, životnost nástroje a výsledky šarže lze zaznamenat pro kontrolu kvality a analýzu SPC
   .

Typické scénáře použití CNC vrtání

1. Mechanické součásti: Průchozí otvory přírub, spojovací otvory, polohovací otvory, otvory pro průchod oleje.
2. Výroba forem: Otvory pro chladicí kanály, otvory pro vyhazovací kolíky, předvrtané otvory pro vodicí sloupky, otvory pro závitové vložky
   .
3. Automobilový průmysl a energetické systémy: Otvory v krytech, montážní otvory držáků, otvory pro příslušenství motoru.
4. Elektronika a přístroje: Otvory pro větrání (odvod tepla), montážní otvory, přesné malé otvory.
5. Letecký a lékařský průmysl: Otvory ve strukturálních dílech z vysoce pevných slitin, přesné montážní otvory.
6. Hydraulika a pneumatika: Předvrtání otvorů pro průchod oleje v tělese ventilu a rozdělovači.

Typy otvorů a jejich vlastnosti

1. Průchozí otvory, slepé otvory: Standardní tvorba přímých otvorů.
2. Hluboké otvory: Velký poměr délky k průměru (L/D); lze použít strategii stupňového vrtání nebo hlubokého vrtání.
3. Stupňované otvory, složené otvory: Segmentované průměry pro uchycení a přizpůsobení spojovacích prvků.
4. Závitové otvory, závitové otvory s úkosem: Pro zapuštění hlavy šroubu a zarovnaný vzhled.
5. Otvory se závitem (závitové): Kontrolovaný průměr a hloubka pro zajištění kvality závitu při následném řezání závitu.
6. Kónické otvory, zvětšené (předem zvětšené) otvory: Přípravné prvky pro polohování, utěsnění nebo těsné uložení.
7. Polohovací otvory, referenční otvory: Referenční body pro následné upnutí nebo přesné obrábění.

Typy zařízení

1. Vertikální obráběcí centrum: Vysoká flexibilita, vhodné pro malosériovou výrobu malých až středních dílů.
2. Horizontální obráběcí centrum: Otočný stůl umožňuje obrábění otvorů na více stranách a souosé řízení systémů otvorů.
3. CNC portálový stroj: Obrábění více otvorů na velkých deskách a konstrukčních dílech.
4. Specializovaný CNC vrtací stroj: Vysoce efektivní sériové řady otvorů a vysokorychlostní obrábění malých otvorů.
5. Kombinovaný soustružnický a frézovací stroj: Vytváří radiální, boční a závitové otvory na rotačních dílech v jednom nastavení.
6. Stroje pro hluboké vrtání a vrtání dlouhých otvorů: Vhodné pro mimořádně dlouhé hluboké otvory, olejové kanály a vysoké požadavky na přímost.
   Nástroje a upínací systémy

Nástrojové a upínací systémy

1. Spirálové vrtáky (HSS, plný karbid, povlaky jako TiAlN, AlCrN, DLC): Obecné vytváření otvorů.
2. Tvrdokovové děrovací vrtáky, vrtáky do hlubokých otvorů: Dlouhá vodicí konstrukce pro stabilní odvod třísek.
3. Vrtáky s vyměnitelnými břitovými destičkami: Velké otvory, vysoká účinnost a nižší náklady na kus.
4. Krokové vrtáky, kombinované vrtáky: Vytvářejí segmenty s více průměry v jednom průchodu, čímž se snižuje počet výměn nástrojů.
5. Bodové vrtáky, středicí vrtáky: Zabraňují posunu větších vrtáků a zlepšují přesnost polohy.
6. Vyvrtávací nástroje, nástroje pro zvětšování otvorů (jako korekční/předběžné dokončovací): Upravují průměr po vrtání.
7. Předvrtáky před závitováním, nástroje pro srážení hran: Připravují vstupy pro závity a otvory.
8. Držáky nástrojů a upínání: Držáky BT/HSK, smršťovací, hydraulické držáky snižují radiální házení. Držáky s průchozím chlazením
   zlepšují odvod třísek a životnost nástroje v hlubokých otvorech.

Referenční procesní tok pro CNC vrtání

1. Technická kontrola: Potvrďte průměr, toleranci, hloubku, požadavky na polohu/souosost, materiál a tvrdost,
   následné operace.
2. Výběr referenčních bodů a upínání: Vyberte stabilní polohovací plochy/otvory. U systémů s více otvory naplánujte postup
   tak, aby se snížila kumulativní chyba.
3. Programování a nastavení parametrů: Otáčky vřetena, posuv, hloubka řezu, strategie vrtání po krocích (peck), způsob chlazení
   .
4. Centrování a předvrtání: Centrovací vrták/bodový vrták, aby se zabránilo klouzání a posunu vrtáků s velkým průměrem.
5. Hrubé vrtání: Použijte vrtáky s vhodnou geometrií a designem drážek; kontrolujte tvar třísek (segmentové nebo stočené) pro
   odvod.
6. Strategie hlubokého vrtání (v případě potřeby): Peckový výstup plus vysokotlaké vnitřní chlazení, aby se zabránilo dlouhému ovíjení třísek
   a tepelnému poškození.
7. Příprava na dokončovací obrábění: Nechte dostatečnou přídavek v závislosti na tom, zda bude následovat vyvrtávání nebo vystružování (např. přídavek pro vystružování
   0,1 až 0,3 mm; přídavek pro vyvrtávání podle požadavků na konečnou přesnost).
8. Zvětšení otvoru, polodokončování (volitelné): Zlepšete kruhovitost a přibližte se k finální velikosti.
9. Závitování kořenového otvoru, zahloubení, zkosení: Zpracujte podle norem pro závity a specifikací spojovacích prvků.
10. Měření během procesu (volitelné): Dotyková sonda nebo ruční měřidla pro ověření polohy a hloubky klíčových otvorů.
11. Odjehlování a čištění: Odstranění otřepů a zbytků z příčných otvorů pro zajištění montáže a průchodu tekutin.
12. Konečná kontrola a záznam: Archivace velikosti, polohové přesnosti, hloubky a stavu povrchu.

Klíčové parametry procesu pro CNC vrtání

1. Otáčky vřetena: V závislosti na materiálu a průměru vrtáku (hliník umožňuje vyšší otáčky; tvrzené materiály vyžadují nižší
   otáčky a výběr karbidu).
2. Posuv: Upravte podle průměru otvoru a materiálu nástroje. Nadměrný posuv způsobuje odlupování nebo drsné stěny; příliš nízký
   posuv zvyšuje tření a zahřívání.
3. Hloubka vrtání: U hlubokých otvorů nebo lepkavých materiálů regulujte jednotlivé přírůstky posuvu pro odvod třísek (např. každý
   vrt 1 až 3krát průměr vrtáku nebo podle hloubky).
4. Způsob chlazení: Vnější plus vnitřní; pro hluboké otvory je vhodnější vysokotlaké vnitřní chlazení. Zabraňte
   přilnavosti a spálení u nerezových a niklových slitin.
5. Vůle nástroje: Řiďte radiální vůli ≤ 0,02 mm (před přesným dokončením může být přísnější).
6. Sledování životnosti nástroje: Zaznamenávejte počet otvorů nebo dobu řezání. Vyměňte, když průměr překročí toleranci,
   objeví se rýhy na povrchu nebo se třísky zbarví do modra/černa.

Srovnání CNC vrtání s jinými procesy vytváření otvorů

1. Vrtání: Nejprve rychlé vytvoření otvoru; ekonomické a efektivní. Přesnost polohy a tvaru ovlivněna tuhostí nástroje
   a vedením.
2. Vyvrtávání: Opravuje souosost/polohu a přesnost průměru u stávajících otvorů; vhodné pro velké otvory nebo přísné
   tolerance tvaru.
3. Vystružování: Zlepšuje velikost průměru a povrchovou úpravu; omezená schopnost korigovat polohu; obvykle následuje po
   vrtání nebo vyvrtávání.
4. Závitování: Vytváří vnitřní závity v připraveném otvoru; vyžaduje přesný průměr a hloubku otvoru.
5. Honením, leštěním (válcováním): Dále zlepšuje drsnost povrchu a mikrogeometrii (používá se pro vysoce přesné
   otvory).
6. EDM, laserové mikro-vrtání: Doplňuje vrtání pro extrémně malé otvory nebo obtížně obrobitelné materiály.

Běžné výzvy a kontrolní body

1. Obtížné odvádění třísek: Hluboké otvory, lepkavé materiály (nerezová ocel, hliník) vyžadují vysokotlaké vnitřní
   chlazení a strategii peckování.
2. Posun vrtáku, posun polohy otvoru: Použijte středicí vrtáky a krátké vrtáky, poté přejděte na delší vrtáky. Zajistěte
   pevnost upínání a sledujte opotřebení nástroje.
3. Otřepy na stěnách otvorů a špatná povrchová úprava: Optimalizujte posuv a rychlost; používejte ostré nástroje s povlakem a provádějte včasné
   odstraňování otřepů.
4. Opotřebení nástroje a odštěpky: Stanovte prahové hodnoty životnosti, sledujte barvu třísek a trendy průměru. U tvrdých materiálů
   upřednostňujte jemnozrnné karbidové vrtáky nebo vrtáky s vnitřním chlazením.
5. Tepelné účinky a roztažnost: Sledujte odchylky rozměrů během nepřetržité sériové výroby a provádějte drobné úpravy
   kompenzace nástroje.
