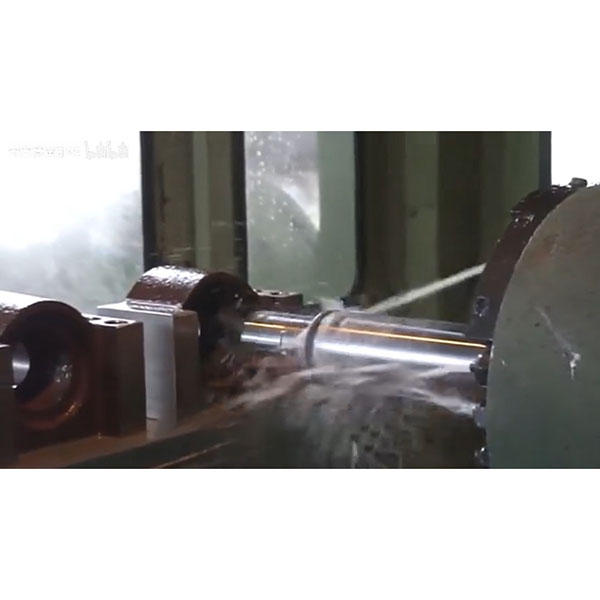

CNC vyvrtávací služby pro otvory s velkým průměrem a vysokou přesností

CNC vyvrtávání se používá především ke zlepšení přesnosti průměru otvoru, zvýšení souososti a polohové přesnosti, zvýšení kruhovitosti a kvality povrchu a provedení geometrické korekce u otvorů s velkým průměrem nebo hlubokých otvorů. Ve srovnání s jednoduchým vrtáním nebo vystružováním nabízí vyvrtávání větší výhody pro velké otvory, vysoké požadavky na geometrickou přesnost a větší hloubky.

Vhodné obrobky a typické scénáře pro CNC vyvrtávání:

1. Velká pouzdra: například převodovky, lože obráběcích strojů, skříně kompresorů, tělesa čerpadel, tělesa ventilů.
2. Komponenty motorů a pohonných jednotek: bloky válců, otvory ložiskových sedel, otvory ložisek klikového hřídele.
3. Hydraulické a pneumatické systémy: hydraulické válce, ventilové bloky, systémy otvorů rozdělovačů.
4. Formy a přípravky: otvory pro vodicí sloupky základny formy, polohovací otvory, vysoce přesné otvory pro vložky.
5. Otvory s přesným uložením: ložisková sedla, pouzdra s přesahem/vůlí, otvory pro polohovací kolíky.
6. Otvory vyžadující následné honování nebo lisování pouzder: používají se jako předběžné geometrické dokončení.

Vybavení a konfigurace obrábění:

1. Horizontální vyvrtávací stroj (HBM): vhodný pro velké obrobky a víceploché kompozitní obrábění otvorů.
2. Obráběcí centra (vertikální/horizontální): v kombinaci s nastavitelnými vyvrtávacími hlavami pro jemné vyvrtávání a kompozitní obrábění povrchů.
3. Specializované CNC vyvrtávací stroje: pro vysoce stabilní hluboké otvory nebo systémy otvorů s vysokou souosostí.
4. Soustružnická a frézovací centra: používají excentrické vyvrtávací nástroje nebo poháněné revolvery k dosažení korekce otvorů a okolních prvků v jednom nastavení.

Systémy nástrojů a upínání obrobků:

1. Nástroje pro hrubé vyvrtávání: vysoká strukturální tuhost, používají se k odstraňování velkých přídavků.
2. Hlavy pro jemné vyvrtávání: mechanismy pro radiální nastavení na mikrometrové úrovni pro přesné dimenzování.
3. Nastavitelné vyvážené vyvrtávací hlavy: snižují excentrické vibrace pomocí protizávaží nebo automatického nastavení.
4. Tlumené (antivibrační) vyvrtávací tyče: pro obrábění s dlouhým přesazením (hluboké otvory) za účelem snížení chvění a rozměrových odchylek.
5. Kombinované vyvrtávací nástroje: integrované obrábění pro vícestupňové otvory, stupňovité otvory a zkosení.
6. Materiály destiček: potažené karbidy (TiAlN, AlTiN, CVD povlaky), CBN (pro kalené oceli), PCD (pro slitiny Al-Si).
7. Upínání obrobků: přesné sklíčidla, hydraulické/tepelně smrštitelné držáky, modulární držákové systémy pro zajištění nízkého házení a stability.

Referenční postup pro CNC vyvrtávání:

1. Kontrola výkresu: potvrzení tolerance otvoru, geometrických požadavků (souosost, poloha, kruhovitost, kolmost), následných procesů (vystružování/pouzdrování/honování).
2. Stanovení referenčních bodů: naplánovat upínací body a pořadí obrábění; nejprve obrobit referenční body (plochy, otvory), které ovlivňují následné polohování.
3. Předobrábění: vrtání nebo ponechání přiměřené přísady na odlitcích/kovaných polotovarech, obvykle celková přísada 0,3 až 1,5 mm v závislosti na průměru otvoru.
4. Hrubé vyvrtávání: odstraňte přídavek po vrstvách, kontrolujte hloubku řezu a posuv, aby nedocházelo k hromadění tepla a trhání stěn.
5. Polodokončovací vrtání (volitelné): přiblížení otvoru konečné velikosti a stabilizace geometrie za účelem snížení chyb při jemné vrtání.
6. Jemné vrtání: malá hloubka řezu a plynulý posuv; k dosažení konečné velikosti použijte mikro-nastavení nástroje a kompenzaci programu.
7. Měření během procesu: použijte dotykové sondy nebo externí měření (vnitřní mikrometry, vzduchové měřidla) k ověření velikosti a polohy; v případě potřeby použijte kompenzaci nástroje.
8. Sekundární operace (volitelné): vystružování, honování, leštění, lisování pouzder nebo řezání závitů.
9. Čištění a odstraňování otřepů: odstraňte třísky a otřepy uvnitř otvoru, abyste zajistili kvalitu uložení.
10. Konečná kontrola a záznamy: zaznamenejte rozměry, geometrickou přesnost a stav povrchu do systému sledovatelnosti kvality.

Klíčové parametry procesu CNC vyvrtávání:

1. Rychlost vřetena: na základě průměru otvoru a materiálu nástroje; hrubé vrtání obecně používá nízké až střední rychlosti, jemné vrtání odpovídajícím způsobem vyšší pro lepší povrchovou úpravu (např. stovky až tisíce otáček za minutu v závislosti na průměru).
2. Posuv: vyšší pro hrubé vrtání (např. 0,1 až 0,3 mm/ot), nižší pro jemné vrtání (např. 0,02 až 0,12 mm/ot).
3. Hloubka řezu na jeden průchod: hrubé vrtání 0,5 mm až 2,0 mm; jemné vrtání obvykle 0,05 mm až 0,25 mm na jeden průchod.
4. Chlazení: vysokotlaké nebo směrové chlazení pro odvod třísek a regulaci teploty; zajistěte hladké odstraňování třísek u hliníku a lepkavých materiálů.
5. Kontrola házení nástroje: před jemným vrtáním zkontrolujte radiální házení (běžný požadavek ≤0,01 mm, přísnější podle tolerance).
6. Strategie proti vibracím: snižte posuv a hloubku u dlouhých přesahů; použijte tlumené vyvrtávací tyče a rozumné poměry přesahu (obvykle je přesah ≤6D snazší kontrolovat).

Kontrola kvality a inspekce:

1. Rozměrová kontrola: vnitřní mikrometry, vzduchové měřidla a CMM pro odběr vzorků a konečnou kontrolu kritických otvorů.
2. Geometrická kontrola: souosost, kruhovitost, kolmost pomocí kruhovitostních testerů, CMM nebo rotačních měřicích systémů.
3. Kvalita povrchu: měření Ra/Rz pomocí testeru drsnosti; kontrola stop po spálení, stop po nástroji a vzorů chvění na stěnách otvoru.
4. SPC a záznam dat: sledování rozměrových trendů a křivek opotřebení nástrojů ve velkosériové výrobě za účelem předvídání kompenzace.
5. Dokumenty sledovatelnosti: archivujte materiály a šarže tepelného zpracování, parametry obrábění a měřicí protokoly.

Srovnání CNC vyvrtávání s jinými procesy výroby otvorů:

1. Vrtání: vysoká účinnost při vytváření otvorů, ale omezená možnost korekce polohy a geometrická přesnost; často se používá před vyvrtáváním.
2. Vystružování: zlepšuje velikost a povrch, ale má slabou schopnost korekce polohy; běžně se používá pro dokončování po vyvrtávání.
3. Vrtání: zaměřuje se na geometrickou korekci a vysoce přesné dimenzování; vhodné pro velké otvory a vysoké požadavky na geometrickou přesnost.
4. Honing: dosahuje velmi nízké drsnosti a malé geometrické korekce, často se provádí po vyvrtávání.
5. Leštění (zesílení povrchu otvoru): zlepšuje zpevnění povrchu a povrchovou úpravu; vyžaduje předem stabilní geometrii otvoru.

Příklady použití CNC vyvrtávání v průmyslu:

1. Stavební stroje a těžká technika: velké základny, vyvrtávání pro vyrovnání skříní a vyvrtávání ložiskových sedel.
2. Energetika a chemický průmysl: tělesa čerpadel, skříně kompresorů, systémy otvorů v tělesech ventilů.
3. Výroba automobilů a motorů: otvory hlavních ložisek v bloku válců, ložisková sedla vačkového hřídele.
4. Letecký průmysl: geometrická korekce vysoce přesných konstrukčních dílů a otvorů mechanismů.
5. Formy a přesné nástroje: otvory vodicích sloupků, polohovací otvory a předvrtané otvory pro chladicí kanály.
6. Hydraulické systémy: ventilové bloky, otvory pro průchod oleje, předběžné přesné otvory pro víceplochové protínající se otvory.
