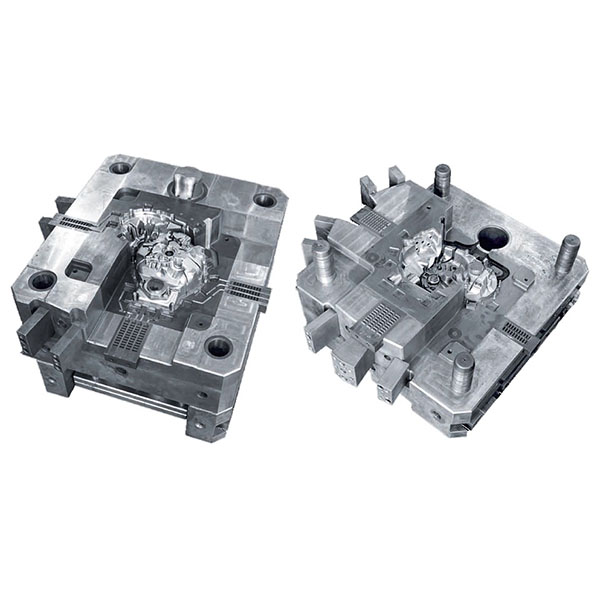

Tlaková forma pro výrobu přesných dílů OEM pro skříň spojky

Formy pro tlakové lití skříní spojky v kombinaci s optimalizovanými systémy vtoků a chlazení, spolehlivými odvětrávacími strukturami a vysoce přesným obráběním dutin umožňují stabilní výrobu skříní s vysokou hustotou, přesnými rozměry a vynikající kvalitou povrchu. Jsou široce používány v automobilových pohonných systémech a souvisejících průmyslových zařízeních.

Materiály forem a povrchové úpravy:

1. Materiály forem: Obvykle se volí oceli pro formy s vysokou tepelnou odolností a odolností proti tepelné únavě a podle výrobního cyklu a typu materiálu se provádí vhodné tepelné zpracování, aby se prodloužila životnost.
2. Zesílení povrchu: Na povrchy dutin se aplikují procesy jako nitridace, chromování nebo PVD povlaky, aby se snížilo ulpívání materiálu, zlepšila odolnost proti opotřebení a zvýšila odformovatelnost.
3. Ochrana proti korozi a těsnění: Ochrana proti korozi a vysoce přesné spoje se aplikují na chladicí kanály, těsnicí povrchy a vtoky, aby byla zajištěna dlouhodobá stabilní výroba.

Klíčové body konstrukce a designu:

1. Konstrukce dutiny: Optimalizujte dělicí plochy, odvětrávací štěrbiny a zaoblení podle geometrie a požadavků na montáž skříně spojky, aby bylo zajištěno rovnoměrné plnění, snadné čištění a soulad s následnými požadavky na obrábění.
2. Vtoky a vtokový systém: Navrhněte rozumné schéma vtoků a vtokových kanálů, abyste mohli kontrolovat rychlost toku taveniny a pořadí plnění a zabránili tak zachycení vzduchu, studeným uzávěrům a koncentraci napětí.
3. Chladicí systém: Uspořádejte rovnoměrné cirkulační chladicí kanály nebo lokální chladicí okruhy, abyste zajistili stabilní teplotu formy, zkrátili dobu tuhnutí a snížili tepelné deformace.
4. Vyhazovací a demontážní mechanismy: Navrhněte spolehlivé vyhazovací systémy, posuvníky a dělicí mechanismy, aby bylo zajištěno hladké demontování bez poškození povrchu odlitku.
5. Přídavky na obrábění a polohovací reference: Vyhraďte přiměřené přídavky pro následné obrábění a navrhněte jasné polohovací reference a upínací konstrukce, aby byla zajištěna přesnost montáže a obrábění.

Výrobní procesy:

1. Přesné obrábění: Použijte frézování CNC, drátové EDM (WEDM), pomalé řezání drátem, hloubkové EDM a přesné broušení, abyste zajistili rozměry a kvalitu povrchu dutin a jader.
2. Tepelné zpracování a montáž: Kritické součásti formy procházejí tepelným zpracováním, po kterém následuje odstraňování pnutí a přesná montáž, včetně kontroly přesnosti a korekce vůle, aby byla zajištěna přesnost uzavírání a synchronizovaný pohyb.
3. Těsnění a obrábění potrubí: Obrobte vysoce kvalitní těsnicí plochy a armatury pro chladicí a odvětrávací systémy a zajistěte tlakově odolné vodní a vzduchové potrubí, aby byl zajištěn dlouhodobý stabilní provoz.
4. Povrchová úprava: Provádíme leštění nebo texturování povrchů dutin, aby byly splněny požadavky na povrch odlitku a zároveň byla zachována odformovatelnost.

Typické oblasti použití forem pro tlakové lití skříní spojek:

1. Sériová výroba skříní spojky pro systémy pohonu osobních a užitkových vozidel.
2. Výroba skříní a spojovacích dílů pro stavební stroje a komerční zařízení.
3. Tlakově lité díly skříní vyžadující vysokou hustotu, dobrou kvalitu povrchu a stabilní rozměry.

Údržba a péče:

1. Denní kontrola: Pravidelně kontrolujte stav opotřebení vodicích sloupků, posuvníků, těsnění, chladicích kanálů a upevňovacích prvků a čistěte zbytky z dutin.
2. Údržba povrchu: Leštěte nebo nanášejte protipřilnavé povlaky na místa náchylná k přilnavosti a udržujte odvětrávací kanály čisté.
3. Pravidelná generální oprava: Vytvořte plány údržby podle výrobního cyklu, včas vyměňujte opotřebované díly a zaznamenávejte historii údržby, abyste prodloužili životnost formy.
