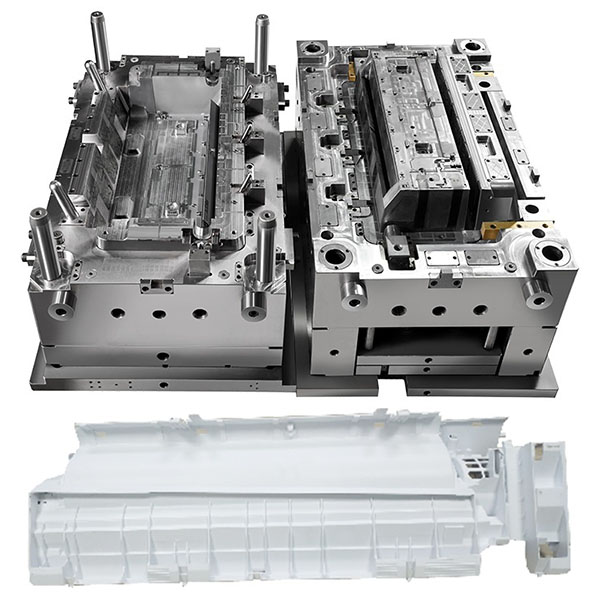

střední rám klimatizace vstřikovací forma odolná konstrukce

Vstřikovací formy pro střední rám klimatizačních jednotek kladou důraz na rozměrovou přesnost, montážní přesnost, strukturální tuhost a kvalitu povrchu, vyhovují různým požadavkům na technické plasty a povrchovou strukturu a jsou široce používány při výrobě bytových a komerčních klimatizačních jednotek a komponentů.

Typické použití:

1. střední rámy, nosné rámy a mezilehlé přepážky pro vnitřní nebo venkovní jednotky.
2. Montážní základny a polohovací konstrukce pro desky plošných spojů a řídicí sestavy.
3. Polohovací a vodicí konstrukce pro ventilátory, vzduchové kanály, filtry a výstupní komponenty.
4. kombinované funkční díly integrující západky, pozice čepů a umístění vložek pro snížení sekundární montáže.

úvahy ohledně struktury a designu formy:

1. konfigurace a rozložení dutin: vyberte konstrukci s jednou nebo více dutinami na základě velikosti dílu a cílového objemu výroby; u symetrických dílů nebo dílů s více verzemi zvažte použití odpovídajících forem nebo vyměnitelných jader.
2. vtokový systém: upřednostněte výběr horkého nebo studeného vtoku podle požadavků na materiál a vzhled; v tenkostěnných nebo vzhledově kritických oblastech použijte mikro vtoky nebo vtoky s ventilovým kolíkem, aby se minimalizovaly stopy po vtoku.
3. Chladicí okruhy a regulace teploty: ekvivalentní chladicí okruhy a lokalizované konstrukce pro ohřev/regulaci teploty mohou výrazně snížit deformaci a rozměrové odchylky a zkrátit dobu cyklu.
4. obrábění dutin a referenčních bodů: vyžaduje jemné obrábění a stabilní referenční polohování pro montážní referenční plochy a polohovací otvory; v případě potřeby použijte tvrdé chromování nebo zrcadlový povrch, aby se zlepšila odolnost proti opotřebení a kvalita povrchu.
5. vyhazovací a boční mechanismy: navrhněte boční tahy, posuvníky nebo složené vyhazovací mechanismy pro západky, vnitřní výstupky nebo umístění po vložení, aby se ochránily tenké žebrování a malé prvky před poškozením nebo deformací.
6. Kontrola napětí a rovnováha toku: snižte koncentrace napětí vyvolané tokem a nerovnoměrné smršťování pomocí správného uspořádání žeber, přechodů tloušťky stěn, zkosení a uspořádání ořezávacích poloh.

běžné materiály a doporučení pro výběr materiálů:

1. běžné technické plasty: ABS, PC, ABS, PC, PPE, PA (s výztuží ze skleněných vláken) a TPE (pro elastické kontakty nebo těsnění).
2. funkční požadavky: u dílů v blízkosti elektrických komponentů nebo vyžadujících nehořlavost upřednostněte materiály, které splňují normu UL94 nebo příslušné nehořlavostní třídy; u dlouhodobé expozice nebo prostředí s vysokými teplotami zvažte použití tepelně odolných a protižloutnutí odolných směsí.
3. úvahy při výběru materiálu: mechanická pevnost, odolnost proti únavě, rozměrová stabilita, odolnost proti teplu a povětrnostním vlivům, obrobitelnost povrchu a cena.

Proces vstřikování a výrobní tok:

1. zkušební lisování a ověření parametrů: při počátečním zkušebním lisování je třeba ověřit vzorce plnění, profily udržovacího tlaku, účinnost chlazení a chování při deformaci; v případě potřeby optimalizujte návrh pomocí analýzy toku materiálu (Moldflow).
2. Zamknutí procesu: potvrďte rychlost vstřikování, dobu/tlak udržování, teplotu formy a dobu chlazení a vytvořte specifikace procesu (SOP) a kontrolní tabulky.
3. Sériová výroba a online kontrola: Použijte SPC, online kontrolu vzhledu a vzorkování klíčových rozměrů, abyste zajistili stabilitu, a stanovte postupy pro alarmy a zastavení linky v případě abnormalit.
4. Dokončovací zpracování a příprava montáže: proveďte odjehlování, montáž vložek, zasazení čepů nebo tepelné spojování a před montáží proveďte kontrolu funkčnosti a přesnosti.
